Fan controller Lamptron FC5v3: l’evoluzione del top di gamma - Montaggio e test

Indice articoli


Montaggio e test

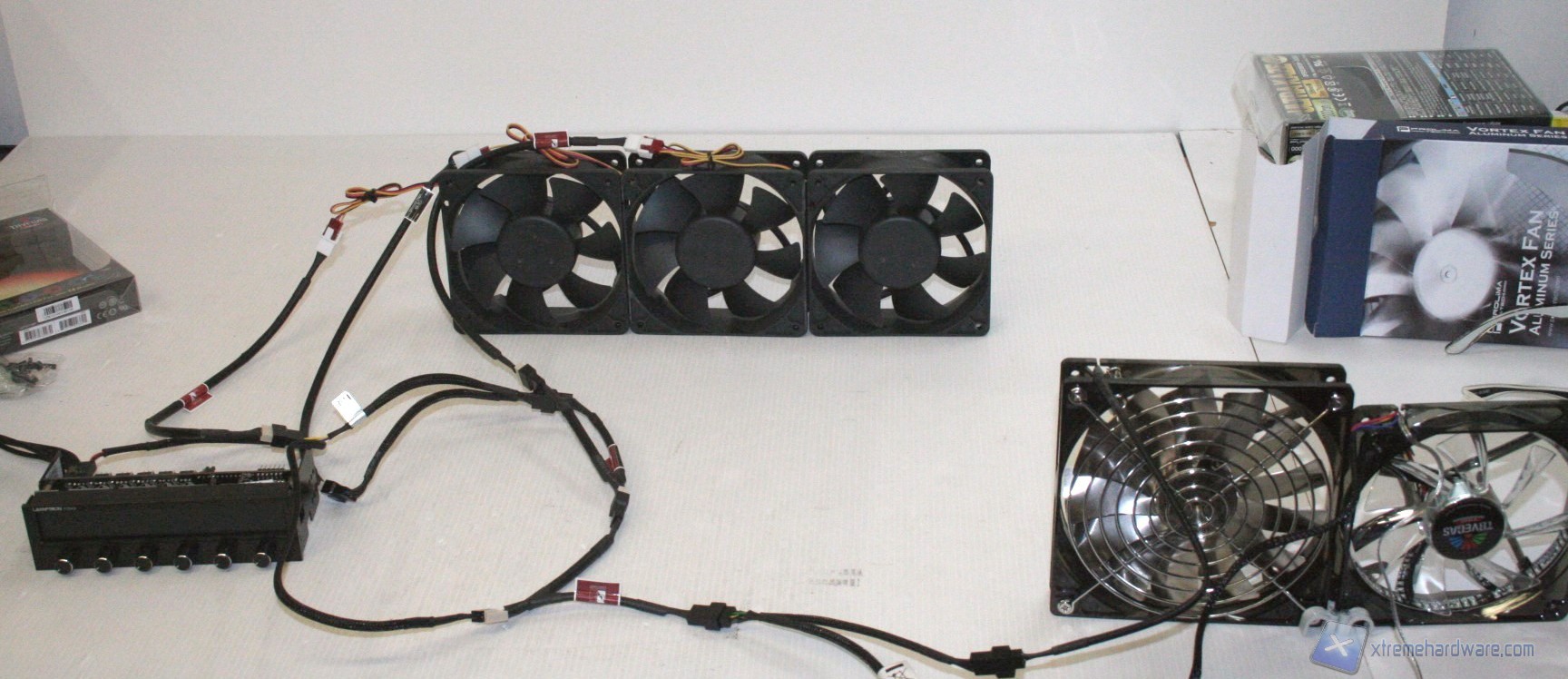

00049 lamptron fc5v3



Il montaggio presenta una difficoltà standard, ovvero bisogna semplicemente riporre l’unità all’interno dello slot interessato e serrare due delle quattro viti fornite in dotazione. Basta, infatti, uno slot libero, da 5.25” nel nostro cabinet per poterlo inserire nell'apposita sede. Lo slot ovviamente è lo stesso che si usa per unità ottiche come lettori/masterizzatori di CD/DVD/Blu Ray e il fissaggio avviene tramite le viti fornite in dotazione, oppure tramite sistemi di blocco proprietari ai diversi case interessati. Una volta montato, come potete vedere dalle immagini sottostanti, s’integra perfettamente nel frontale del case ed è veramente molto bello. Il funzionamento è molto semplice e intuitivo. Basta semplicemente regolare le ventole tramite i potenziometri e seguire i consigli riportati nel capitolo precedente. Vi mostriamo ora il test del funzionamento, in cui potete ammirare l’FC5V3 durante il suo utilizzo:



http://www.youtube.com/watch?v=Xv-koPsREZ0



La nuova procedura di carico di XtremeHardware per i fan controller prevede un test con più ventole contemporaneamente, al fine di massimizzare il carico e cercare di darvi un’idea sulla capacità massima di alimentazione dell’unità, questa volta pari a circa il doppio delle precedenti quindi fino a 30W DC! Il test di carico sulle singole linee di alimentazione, per verificare le reali potenzialità ci permette una facilissima riproducibilità del test ed il fine ultimo è garantirvi, o meno, il funzionamento alle date specifiche tecniche riportate da Lamptron. Saranno utilizzate diverse configurazioni di ventole al fine di arrivare all’importo desiderato. Come modelli verranno utilizzati i seguenti, in diverse configurazioni:

  • Scythe UltraKaze 3000 120mm, 7.2W
  • Enermax T.B. Vegas TRIO 120mm, 8.4W
  • Prolimatech Aluminum 140mm, 5.4W
  • Prolimatech BlueVortex LED 120mm, 3.6W



00050 lamptron fc5v3

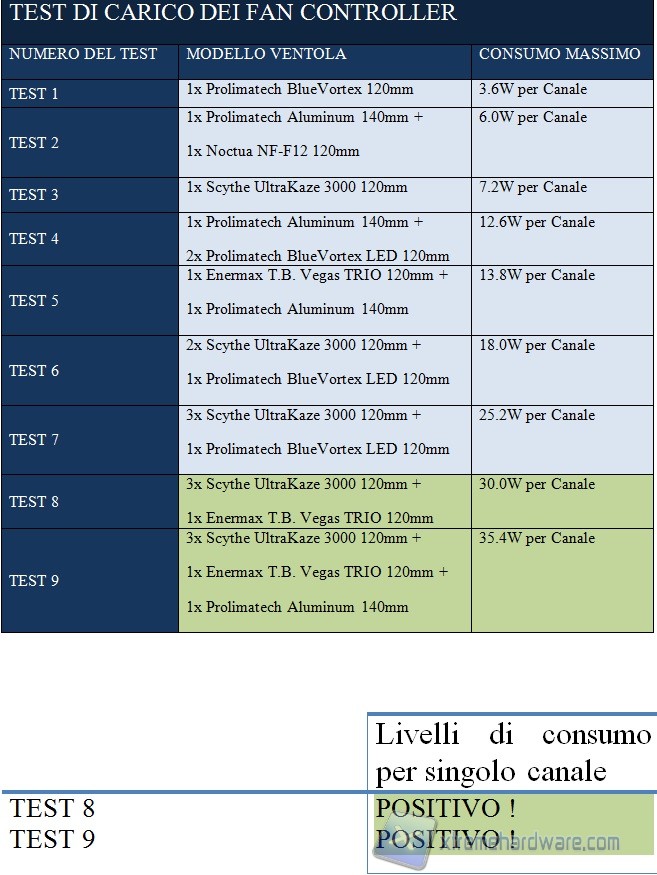

Questa è la tabella di configurazione, a destra trovate i Watt, stimati, per i singoli modelli in esame. Precisiamo che verranno eseguiti solo i test con Wattaggio pari o superiore a quello dichiarato dalla casa madre. Questo test è utile per capire se effettivamente il fan controller, per ogni singolo canale, riesce a erogare correttamente le tensioni e quindi confermare quanto dichiarato dal produttore. In verde i test che verranno eseguiti:



test

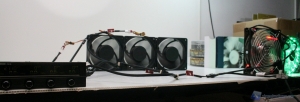

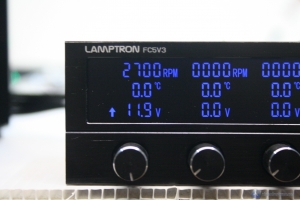

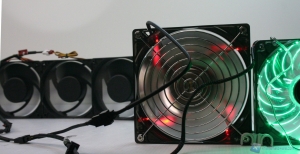

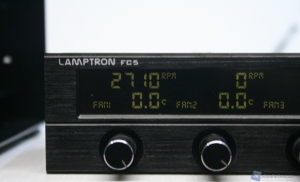

00051 lamptron_fc5v3  00052 lamptron_fc5v3  00053 lamptron_fc5v3  00054 lamptron_fc5v3



Non sempre i fan controller rispettano le specifiche dichiarate, ma ovviamente stiamo parlando di un Lamptron, ragion per cui questo test era fondamentalmente inutile. I dati dichiarati sono conservativi perché l’unità è capace di reggere anche un carico leggermente superiore, anche se per ragioni di utilizzo continuativo è consigliabile ripartire il carico su più canali di alimentazione. Un utilizzo generalizzato fino a 30W per canale è praticamente impossibile, salvo casi estremi che non trovano minimamente riscontro nel 99.9% dei casi di utilizzo di un fan controller. Il risultato quindi è eccellente.
