Tipologia di ventole utilizzate

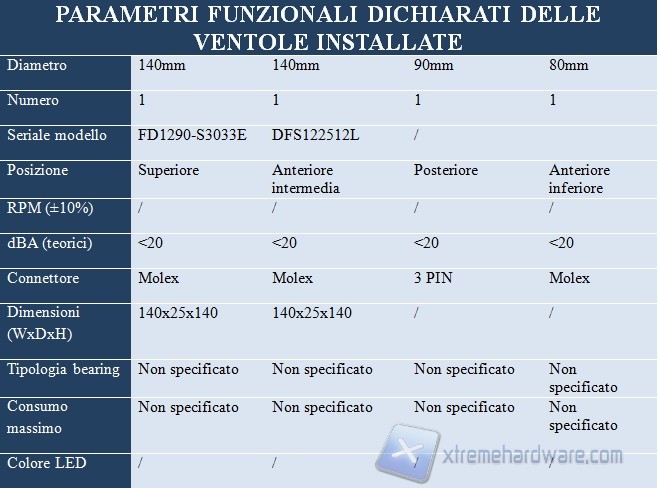

La dotazione potenziale del case è veramente ottima per un cabinet low-budget ed è possibile installarne un gran quantitativo da 120mm lateralmente. Le ventole, similmente all’altro modello recensito poco tempo fa, hanno RPM e rumorosità contenuta. Nella seguente tabella vi riportiamo i dettagli dei modelli:

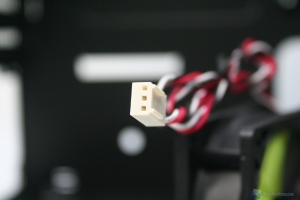

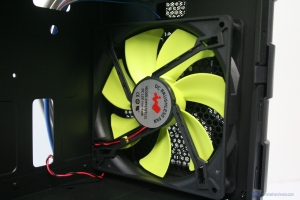

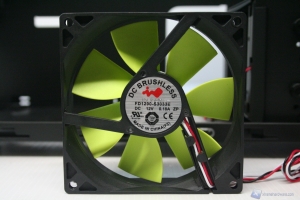

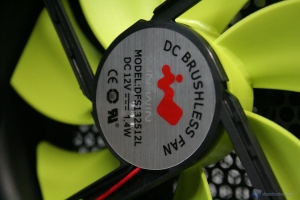

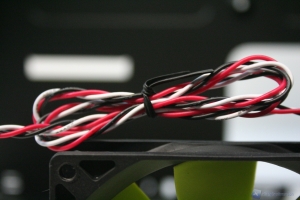

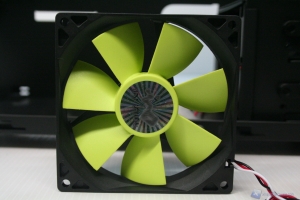

Il sistema di ventilazione potrà essere customizzato: ben 4 le ventole installabili, tutte nella parte laterale, da 120mm. Vi mostriamo alcune fotografie dei modelli:
Montaggio

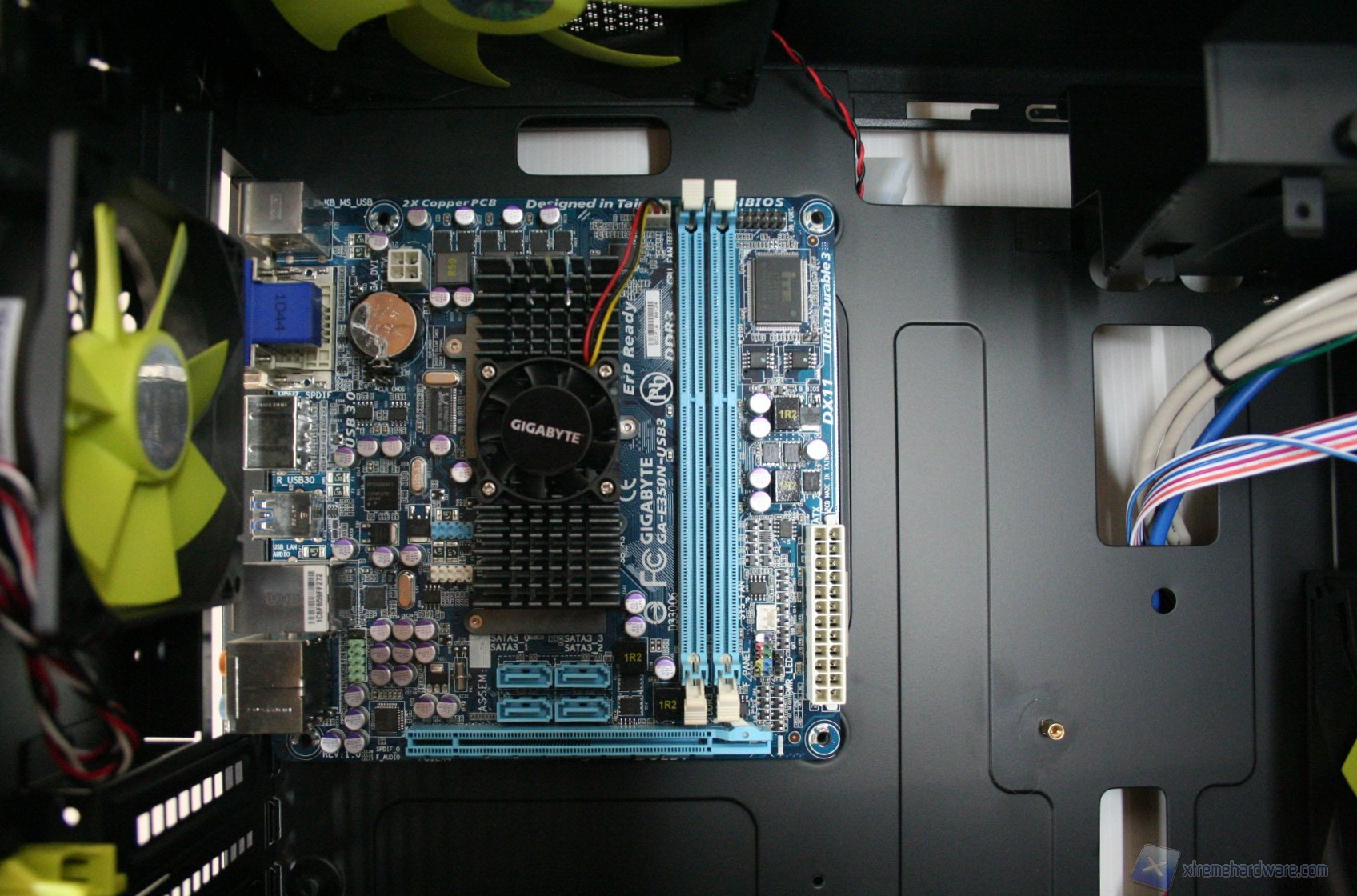

In questo paragrafo analizzeremo velocemente il montaggio di un sistema INTEL, ed il conseguente cablaggio posteriore ed anteriore. Anche per gli utenti poco esperti la procedura è molto facile: per prima cosa dovrete montare l’alimentatore alla base del cabinet; ora potete procedere in due modi: o far passare il connettore di alimentazione supplementare della scheda madre, da 4/8 PIN direttamente sopra la scheda madre, oppure posteriormente. Consigliamo l’utilizzo di una prolunga di alimentazione, da installare immediatamente prima dell’assemblaggio. Fatto questo consigliamo l’installazione dei dischi rigidi, facendo attenzione a posizionarli in serie nel cage predisposto inferiore. Fatto questo sarà necessario montare il lettore CD: dovrete togliere la mascherina frontale ed inserirlo, bloccandolo poi lateralmente con gli appositi supporti rotazionali. Vi mostriamo un particolare della scheda madre utilizzata:

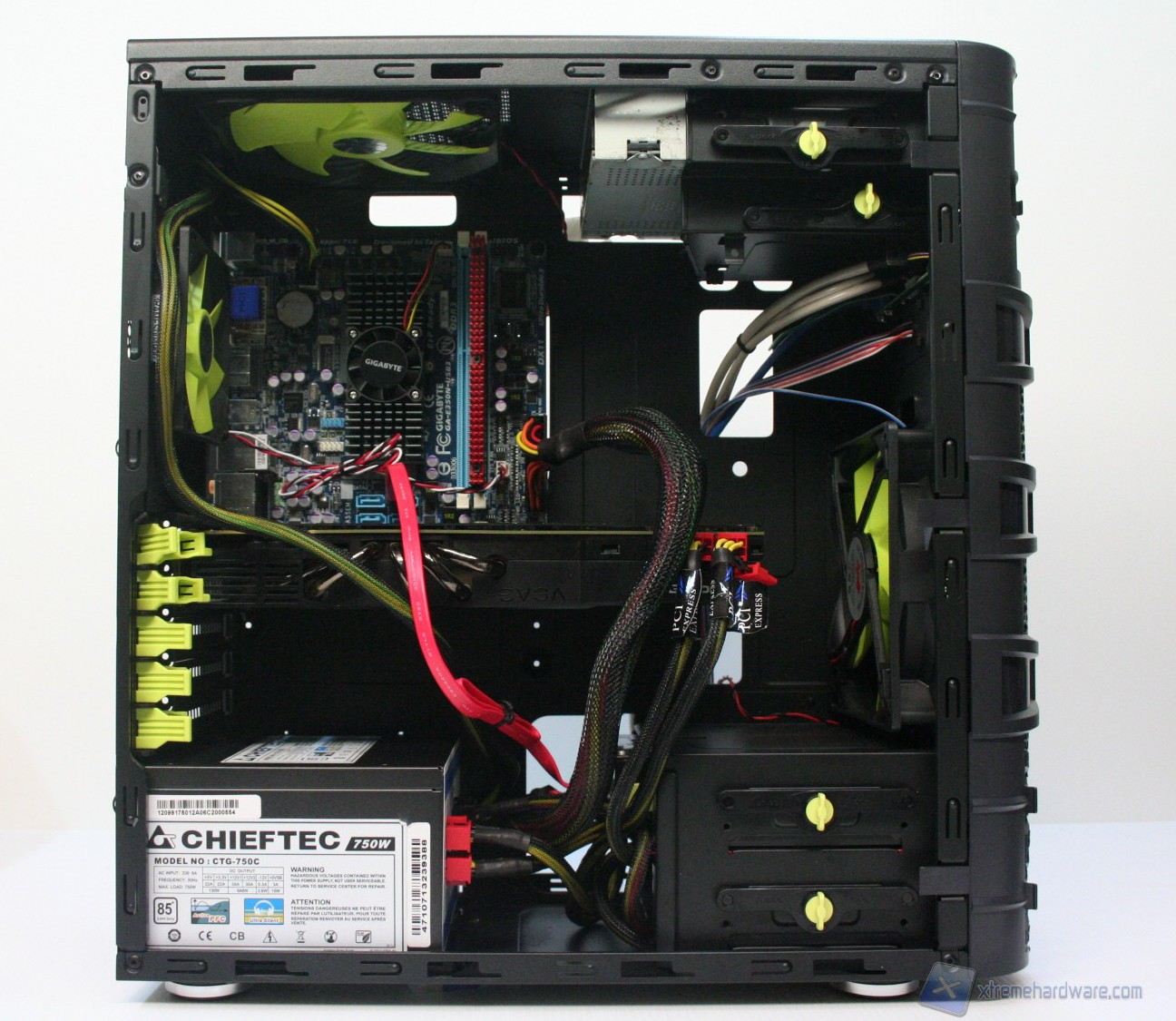

Fatto questo si passa all’installazione della scheda madre. Se si possiede un dissipatore INTEL, tramite il solito sistema push-pin, sarà possibile installarlo successivamente, altrimenti se volete potete già procedere ad installare il backplate del dissipatore della CPU, facendo attenzione a stendere un sottile velo di pasta termica alla base della CPU stessa. Non sarà necessario montare i distanziatori nei fori per il formato ATX perché sono già presenti degli standoff, poi si dovrà apporre la scheda madre, serrandola con le viti fornite nella confezione. Se avete un dissipatore aftermarket potete utilizzare il foro posteriore, che è molto pratico e vi aiuterà non poco all’atto della procedura. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre. Per fare un lavoro pulito consigliamo l’utilizzo delle fascette restringenti fornite in bundle. Terminata l’operazione vi consigliamo di connettere tutte le ventole che avete a disposizione, perché si presuppone che ne abbiate acquistate delle altre.

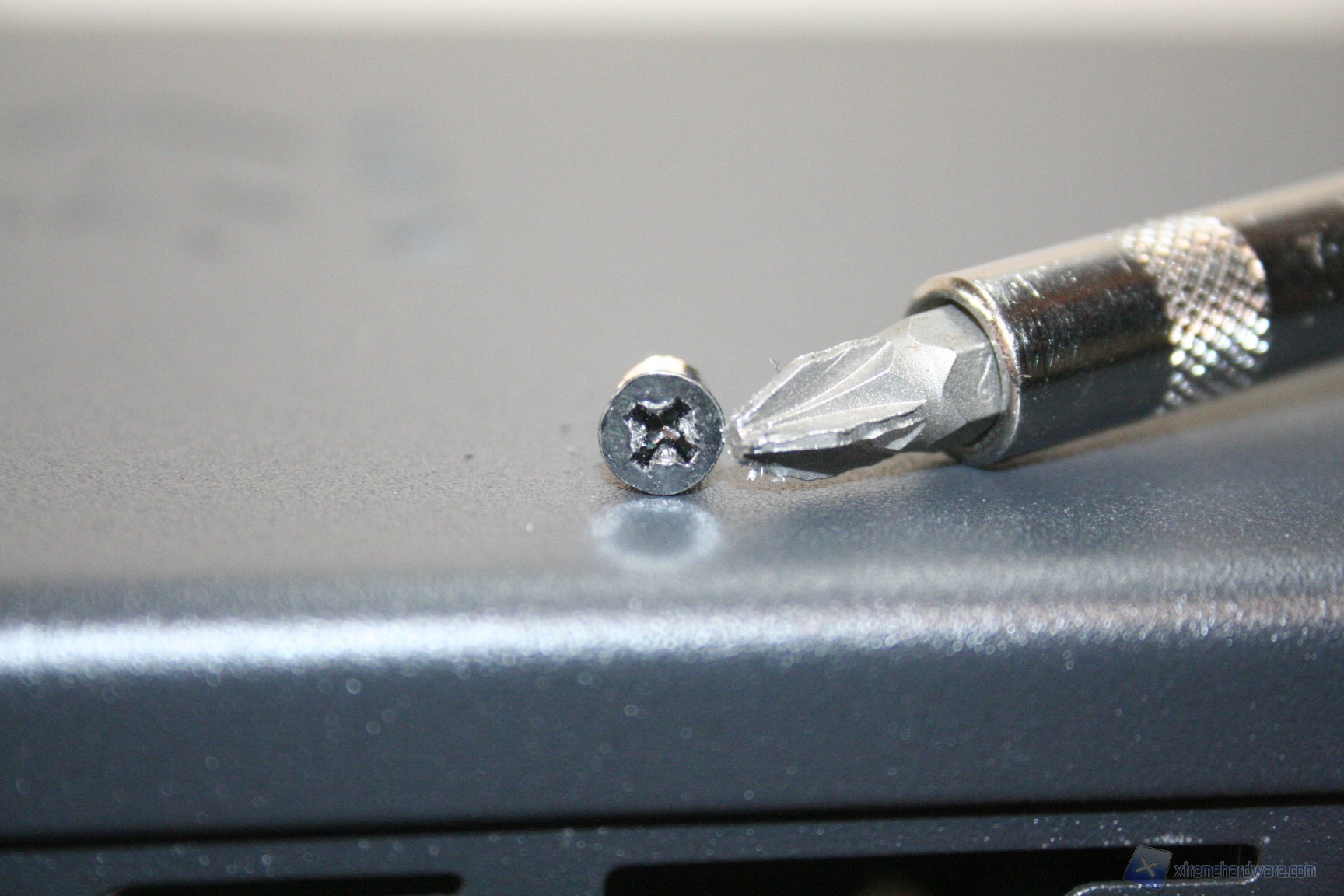

NOTA: consigliamo la sostituzione delle viti fornite posteriormente perché tendono a spanarsi molto presto, e troppo facilmente. Purtroppo è un problema comune, persino con cabinet di fascia alta:
