Xigmatek Nebula, assemblaggio, cablaggio

In questo paragrafo analizzeremo velocemente il montaggio di un sistema Intel ed il conseguente cablaggio.

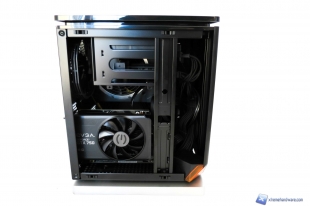

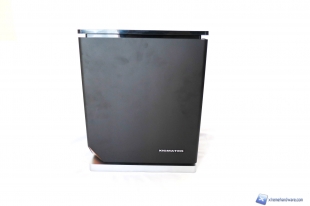

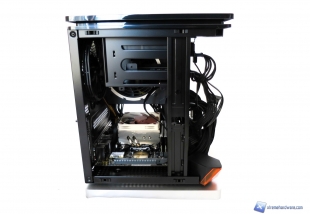

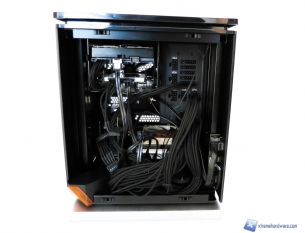

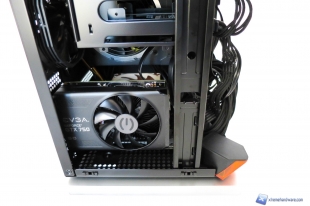

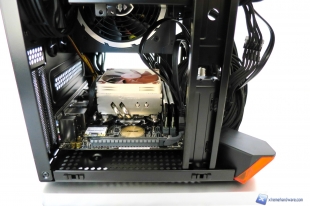

Assemblaggio, foto

Lo spazio complessivo dello Xigmatek Nebula è rapportato alla tipologia di configurazioni future installabili. Avremo spazio a sufficienza per installare una configurazione in formato ITX con relativa scheda video dedicata ma con una lunghezza massima di 200mm.

Se si possiede un dissipatore Intel, tramite il solito sistema Push-Pin, sarà possibile installarlo successivamente, mentre se ne possediamo uno afermarket vi consigliamo di installarlo prima vista l’assenza di un tray per la scheda madre o fori. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre. Essendo un case cubico con una particolare disposizione dei componenti (vedasi la mainboard in posizione inferiore e PSU in quella superiore), si consiglia di effettuare un cablaggio oculato e di procedere con calma. E’ consigliato l’utilizzo di un alimentatore modulare con cavi corti. Fatto ciò avremo la nostra configurazione montata e potremo richiudere i pannelli laterali a sgancio rapido. A tal proposito vi consigliamo di non scegliere componenti di dimensioni non standard e seguire le tolleranze riportate dal produttore o dalle nostre tabelle.

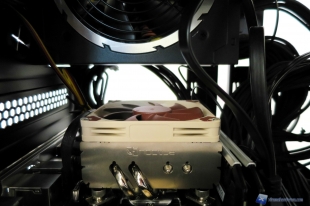

PS. Nel nostro caso abbiamo utilizzato come dissipatore per la nostra configurazione il Noctua NH-Lx65 (QUI recensito) che ha un’altezza di 65mm dalla base del socket. Come vediamo lo spazio rimasto tra dissipatore e alimentatore è poco (4cm) e sufficiente solo per un eventuale ricircolo d’aria. Consigliamo dunque di non utilizzare dissipatori più alti di 65mm per non compromettere la dissipazione del sistema stesso.
